8.3.4压控振荡器输出信号仿真
下面在压控振荡器原理图中添加瞬态仿真控制器，对压控振荡器原理图进行仿真，观察压控振荡器输出的时域和频域信号。
（1）在原理图的元件面板列表上，选择瞬态仿真Simulation-Transient项。在瞬态仿真元件面板上，选择瞬态仿真控制器Trans插入原理图中。
（2）双击打开原理图中瞬态仿真控制器Trans的设置对话框，对瞬态仿真控制器Trans设置如下。
①StopTime=100nsec，表示仿真的终止时刻为100nsec
②MaxTimestep=0.01nsec，表示仿真的时间间隔为0.01nsec

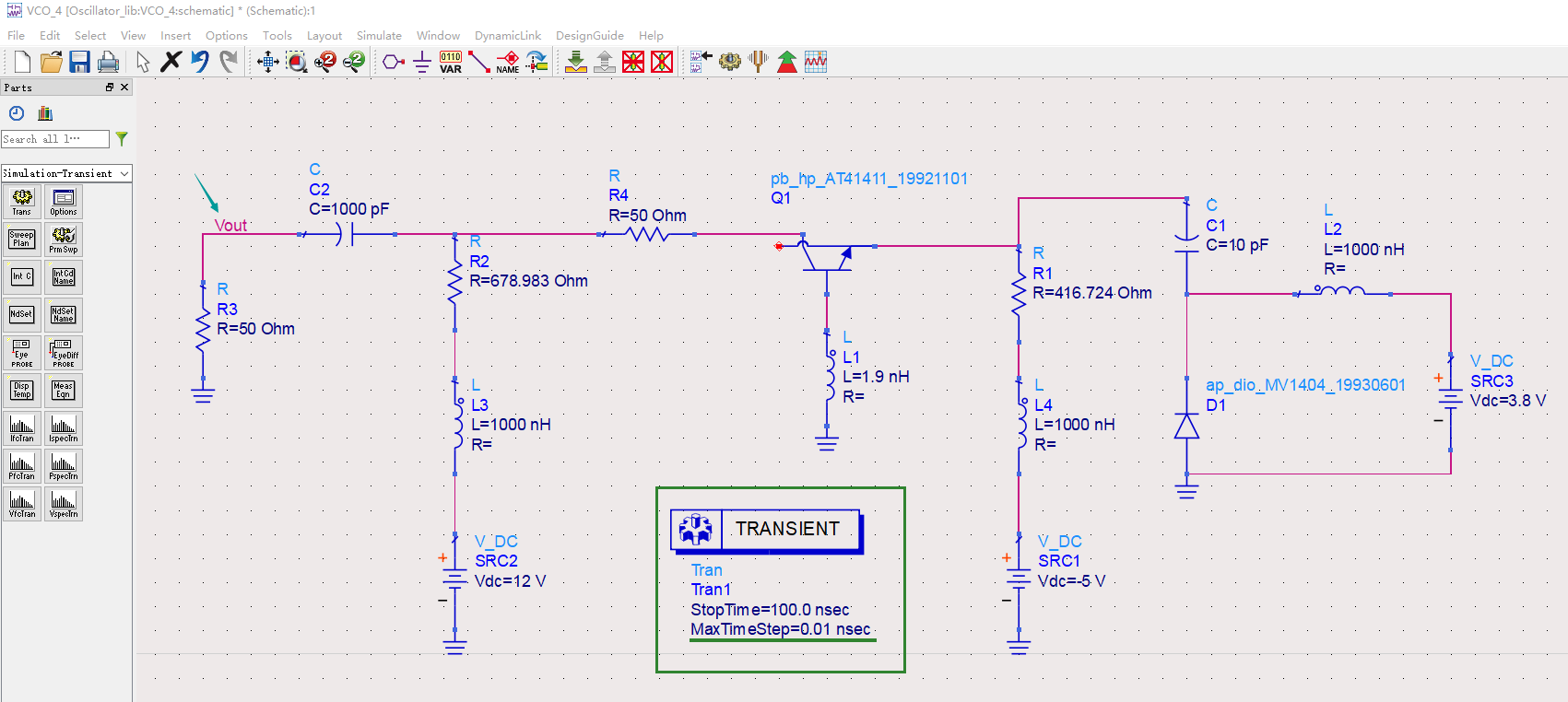

设置完成的瞬态仿真控制器如图8.42所示。
图8.42瞬态仿真控制器
（3）在原理图中插入一个节点。
单击原理图工具栏中的节点按钮，打开Wire/Pin Lable对话框。在Wire/Pin Lable对话框中，输入节点名称Vout，然后单击原理图中电容C2与电阻R3之间的连线，在原理图的该位置插入节点Vout
（4）在原理图工具栏中单击仿真按钮，运行仿真。仿真结束后，在数据显示视窗显示仿真的瞬态输出，步骤如下。
①在显示方式面板中选择矩形图显示方式，插入数据显示视窗中
②选择要显示的参量为Vout
③在Vout矩形图中插入2个标记，一个标记插入Time=31.09nsec处，另一个标记插入 Time=57.30nsec 处

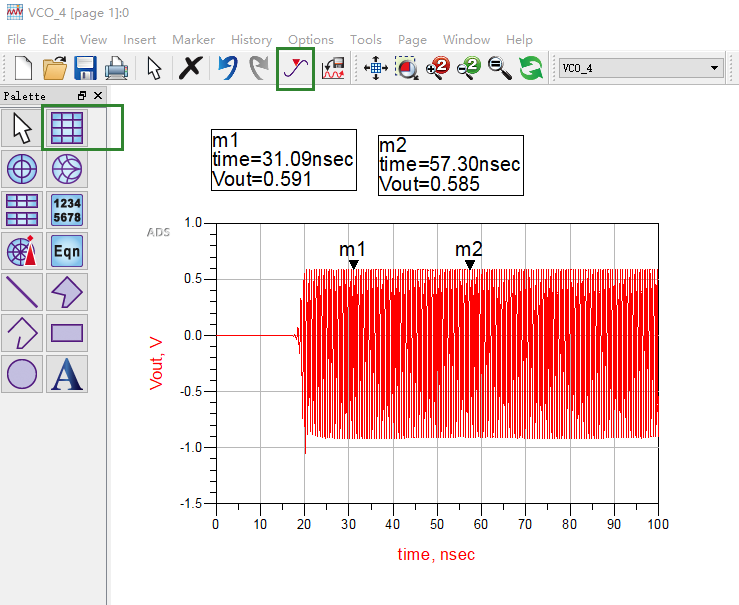

（5）Vout的瞬态输出曲线如图8.43所示。单击工具栏中的保存按钮，保存数据。
图8.43压控振荡器的瞬态输出曲线
（6）在数据显示视窗插入一个方程，步骤如下。
①在显示方式面板中选择方程显示方式，插入数据显示视窗中。
②方程设置为Spectrum=fs (vout，，，，，，，indep (m1), indep (m2))。
③这个方程用来查看2个标记之间的频谱。
用来显示输出信号频谱的方程如图8.44所示。
图8.44用来显示输出信号频谱的方程
（7）在数据显示视窗显示仿真的频谱输出，步骤如下。
①在显示方式面板中选择矩形图显示方式，插入数据显示视窗中。

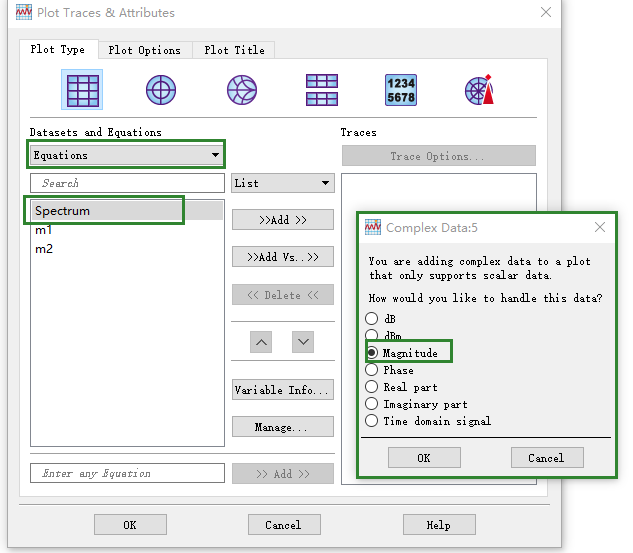

②在pIot Traces & Attributes窗口中选择Equations
③在Equations项目下选择Spectrum
④在Spectrum矩形图中插入一个标记，标记插入Spectrum幅度最大处。

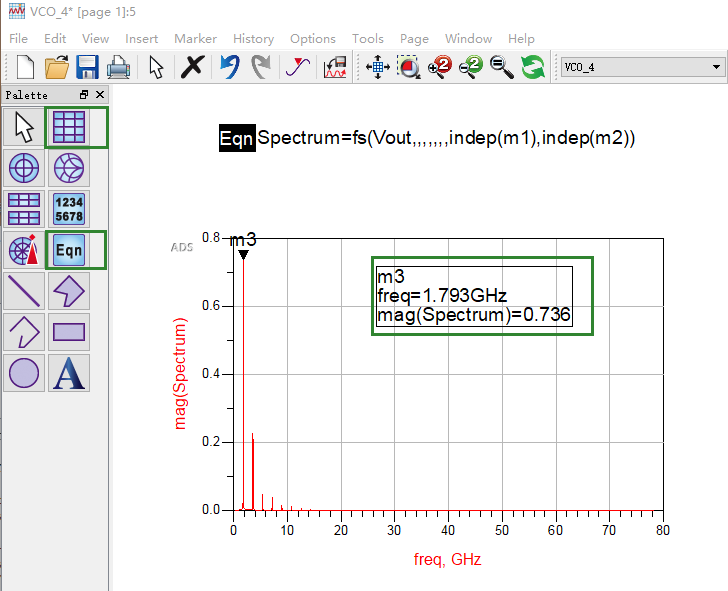

频谱输出Spectrum曲线如图8.45所示。单击工具栏中的保存按钮，保存数据。
图8.45 压控振荡器的频谱输出曲线
（8）由图8.43和图8.45可以看出，振荡器已经很稳定的振荡起来了。由图8.43可以看出，振荡器的振荡幅度为585mV, 由图8.45可以看出，振荡器的振荡频率为1.793GHz
